一、概述

      針對火災發生，消防人員在滅火時，經常因消防設備短路、斷路、過壓、欠壓、過流以及缺相、錯相、過載等故障且長時間未檢修的情況下，消防設備電源很容易出現故障，導致消防設備不能夠正常運行，影響消防人員滅火，從而未能保障人民生命財產安全。消防設備電源監控系統，通過應用不同的監控模塊對消防設備電源的電壓、電流及開關狀態實時監控，反映當前消防設備電源的工作狀態信息。

       我公司生產的GHXF系列消防設備電源監控系統，產品符合國家標準GB28184-2011《消防設備電源監控系統》的要求，能夠對消防設備的電源進行實時監控，通過檢測消防設備電源的電流、電壓值和開關量狀態等參數，從而判斷電源設備是否存在著過壓、欠壓、過流、缺相、錯相等故障信息，并通過MODBUS或者物聯網系統，傳至安裝于消防控制中心的監控主機，實時顯示報警信息、地址、方位等，并自動存儲報警信息，從而達到預警的作用，為消防設備供給電源的在線監控保駕護航。

二、產品特點

1、滿足國家標準GB28184-2011《消防設備電源監控系統》的要求；

2、監測消防設備主、備電源的工作狀態；

3、監測消防設備主、備電源過壓、欠壓、缺相、過流等故障；

4、監測消防設備主、備電源中斷供電故障；

5、監測消防設備剩余電流；

6、采用DC24V工作電壓，確保系統及人身安全；

7、以直接壓接方式采集電壓信號，誤差小于1%；

三、技術參數

四、布線、安裝注意事項

1、根據國家標準《消防控制室通用技術要求》GB25506-2010確定消防設備電源監控系統的具體設置場所。消防設備電源監控系統宜安裝在各種消防設備電源，如消火栓（消防炮）系統、自動噴水滅火系統、水噴霧（細水霧）滅火系統、雨淋噴水系統（泵供水方式）、泡沫滅火系統、干粉滅火系統、氣體滅火系統、防煙排煙系統、防火門和卷簾系統、消防電梯、消防應急照明和疏散指示系統、消防設備應急電源（EPS）、消防設備直流電源等。

2、系統應采用總線集中式供電，宜采用DC12V-DC24V之間。消防應急電源故障時，確保系統供電連續可靠性。系統主機應配有UPS電源，系統電源總線與報警總線應獨立穿管，建議采用穿管SC20。報警總線應采用屏蔽雙絞線，防止強電磁場干擾信號。電流/電流檢測模塊宜設置在建筑內為消防設備供電的主電源和消防電源的配電柜輸出端，消防電氣控制裝置（包括水泵控制器、風機控制器等）的雙路電源輸入與輸出端。

3、電流/電壓檢測模塊可設置在消防控制室以外的獨立供電消防設備中，如在火災報警控制器或消防聯動控制器上沒有顯示，應在其電源的輸出端設置電壓傳感器或電流傳感器：電氣火災監控設備、可燃氣體控制器、防火卷簾控制器、氣體滅火控制器、線型光纖感溫火災探測器、空氣采樣式感煙火災探測報警器、傳輸設備、火災顯示盤等其它消防設備。

5、電流/電壓傳感器建議裝載消防應急電源配電箱體內部，消防設備電源監控系統安裝完畢之后，將系統通電后，分別對電流/電壓傳感器和監控主機逐個進行聯網檢查，并設置對應的分機地址碼，同事檢測和校驗電流/電壓傳感器所采集的電壓、電流信號，顯示值與實際值是否一致。模擬電源中斷、缺相等故障，觀察是否可靠運行，系統主機是否顯示故障類型、地址等信息，查詢與打印故障信息，并填寫系統運行電氣參數，以便日后檢查與校驗，操作人員應熟悉系統的設置和故障排除。

五、消防電源監控系統應用場合速選表

注：根據《消防設備電源監控系統》（報批稿）、《民用建筑電氣設計規范》JGJ16-2008和《建筑設計防火規范》（2010年征求意見稿）選擇，選擇項“●”為應選項，“○”為可選項。

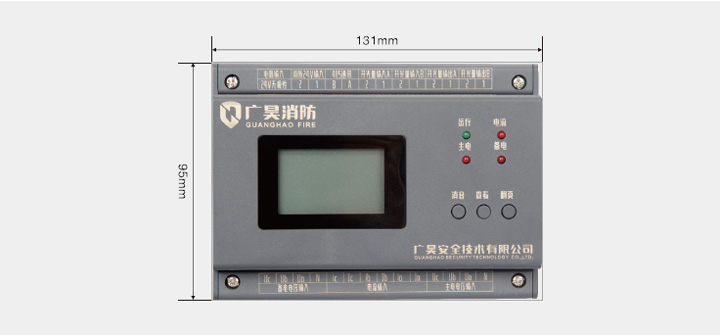

六、外形尺寸
