產品概述

GHNB-S電氣火災監控探測器（以下簡稱電流探測器）是一種獨立式的智能型探測器。電流探測器作為電氣火災監控系統信號處理的中繼部分，能通過內置電路及軟件對下級終端電流探頭傳遞過來的信號進行智能分析處理，由此可判斷出下級終端每一只電流探頭的狀態（即故障狀態、火災報警狀態、正常工作狀態），適用在電氣火災發生機率大的工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等線路復雜的場所中。

主要用途及使用范圍

分體式剩余電流式電氣火災監控探測器，是我公司嚴格按照國家標準GB14287. 2005《剩余電流式電氣火災監控探測器》開發設計。設計參考國際先進技術并根據國內配電網絡現狀開發的新型剩余電流式電氣火災監控探測器（以后均簡稱為監控器）。本監控器適用于交流50/60HZ，額定工作電壓220V，額定工作電流16-1250A的配電回路中，廣泛應用于高危品倉庫、高層建筑、住宅樓宇的單元供電系統和加油站、賓館以及人員密集的建筑等場所的用電系統，可以有效的保障用電安全和防止電氣火災的發生。

產品原理

監控器的基本工作原理是：通過剩余電流互感器和溫度傳感器獲取當前的電網信息，交由微處理進行運算、識別、判斷，核對后送到控制電路，并同時把信息送到上位機和顯示屏供操作人員觀察。

產品主要功能與特點

●剩余電流檢測功能
●溫度監測功能
●預警/ 報警/ 脫扣功能
●CAN總線通訊功能(訂貨時選擇)
注：本機需與HY、HF測器配合使用

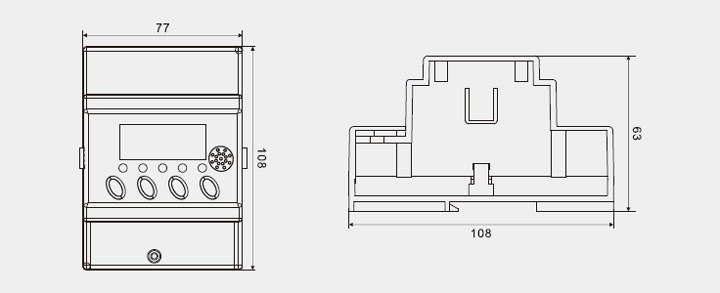

外形及安裝尺寸

主要技術參數

注意事項

1. 嚴禁私自拆卸本監控器，否則由此引發的一切后果將與本公司無關。

2. 本監控器的使用安裝必須要由專業人員進行操作，操作之前務必仔細閱讀本說明。

3. 由探測器引發斷路器脫扣之后務必排查原因，確認消除之后才能進行合閘操作

4. 務必區分接地線和零線，在監控回路中零線必須穿過互感器。

5. 選用探測器時，應注意探測器上的技術參數是否和實際應用中的要求相符合。

6. 周期性的檢查，清楚外殼、散熱孔表面的積塵，注意接線端子的連接狀態，保持牢靠絕緣。

7. 使用和儲存、運輸過程中，不得遭受到雨水侵蝕、陽光曝曬、猛烈撞擊，以免破壞監控器的穩定性和準確性。

8. 監控器的報警設定值應考慮配電系統及用電設備的正常漏電值。

接線端子示意圖
