將驅動板從變頻器內拆出來進一步檢查，電路板反面直流母線覆銅板都燒斷了。

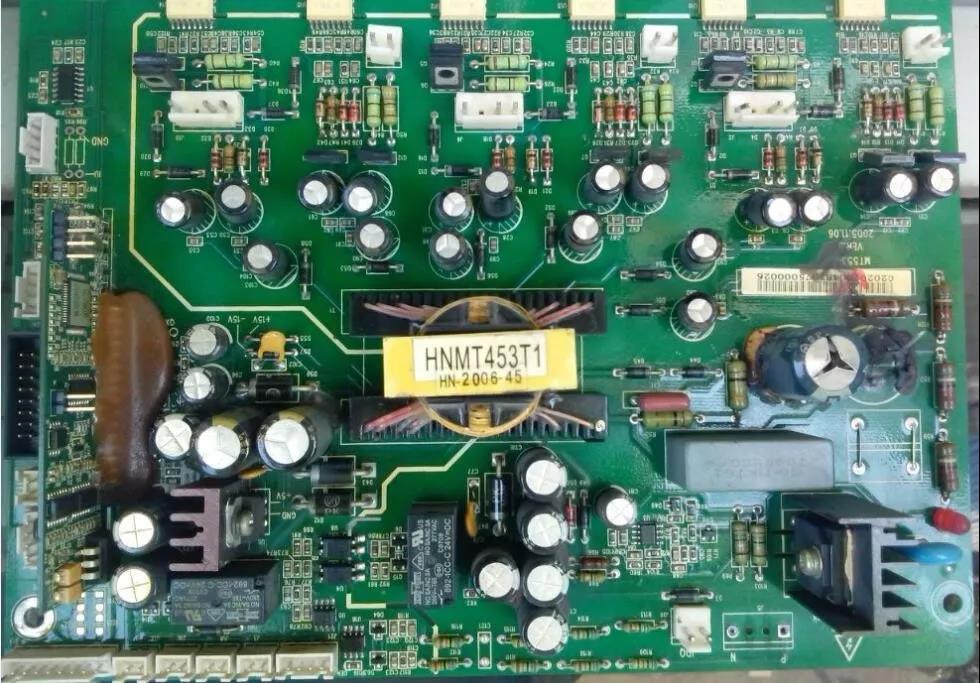

因?yàn)橹坝羞^多臺匯川MD320的15KW變頻器維修經驗，對照電路板分析跟15KW原理圖差不多，圖紙就將就參考15KW的修吧。MD320BG  37KW機的框架設計比較好，各功能版相對獨立。首先檢查充電電阻（機器左上角）回路正常，故障點比較明顯的就是兩個450V 47UF電解電容炸，跟換損壞的兩只電解電容，將背面覆銅板燒斷用漆包線連接好。清理電路板的灰塵后發現如下：

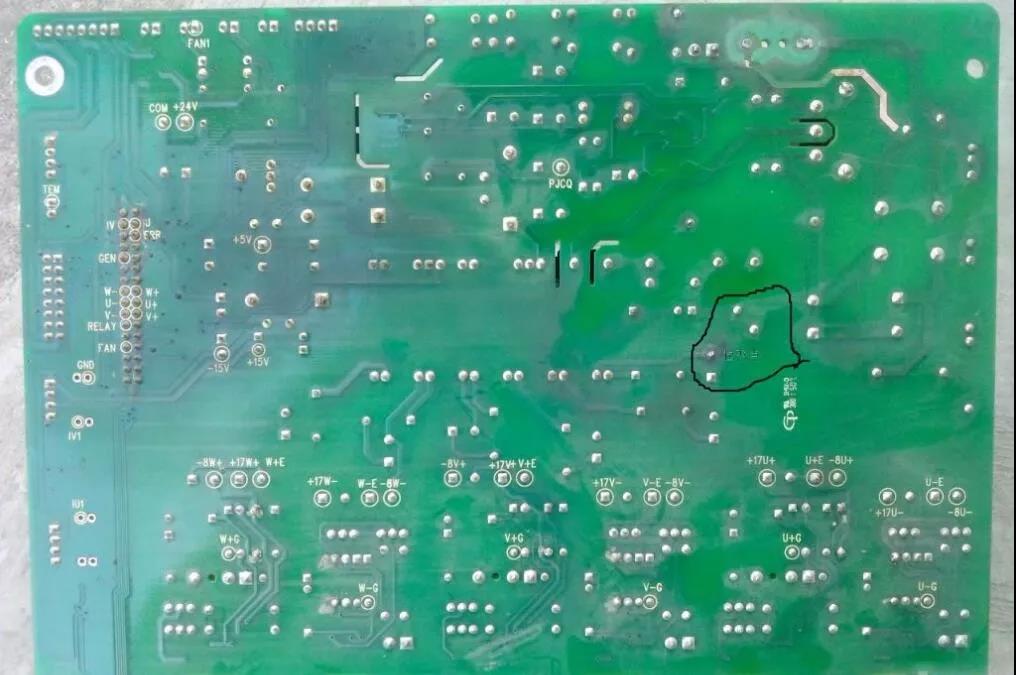

圖中圈住的點有拉弧，拉弧點是直流母線電壓，對照電路板分析是U相光耦A(yù)325J的供電回路整流二極管D51和D54。

看來主要故障應該就是此處了，高壓沖擊后面的估計也有問題，檢查果然兩只8.2V穩壓二極管擊穿（D14，D5)。A325J光耦多半也壞了(U11，U10)，先跟換損壞的元件后單獨對驅動板上用自藕式變壓器調壓后整流的直流電上電，調到AC180后開關電源工作。測量+5V,+15V,-15V,+24V都正常，停電后連接控制板再次上電，變頻器順利啟動了。測量連接各IGBT端子電壓都是—8V左右。

對變頻器多次關上電都是一次啟動，連續上電一天無問題裝機后接電機，先靜止自調諧正常，再進行完全調諧正常。啟動變頻器觀察電流正常，多次對變頻器啟動停止無故障，試帶電機運行一天正常，將變頻器安裝到系統投入生產到目前工作正常。此變頻器成功修復。

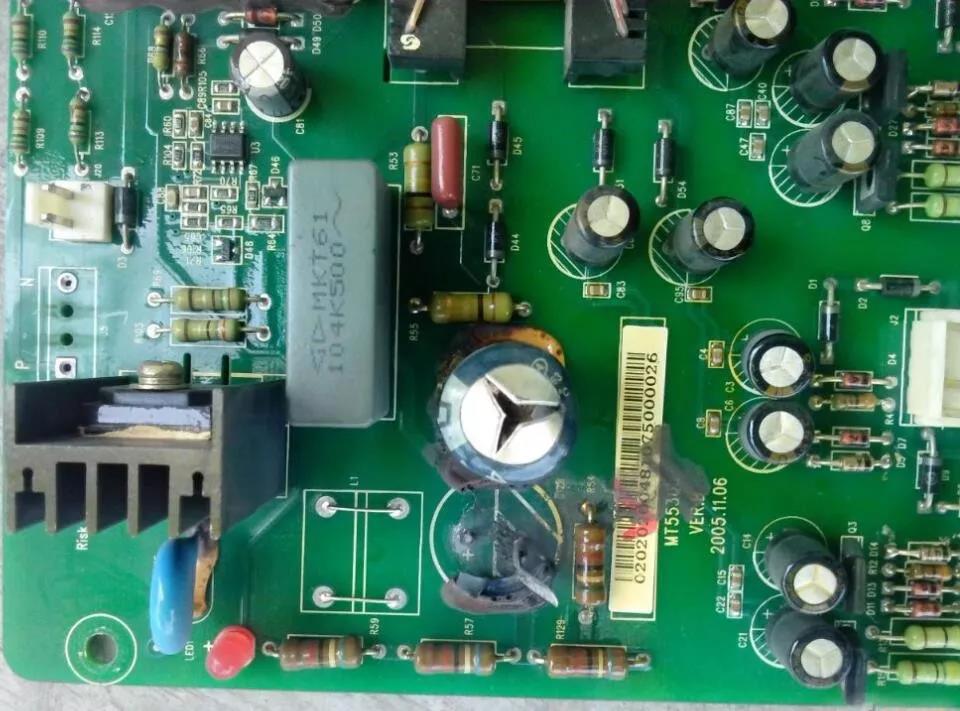

驅動板上開關電源回路電解電容炸開，直流母線輸入線，插座端子燒毀。

將驅動板從變頻器內拆出來進一步檢查，電路板反面直流母線覆銅板都燒斷了。

因?yàn)橹坝羞^多臺匯川MD320的15KW變頻器維修經驗，對照電路板分析跟15KW原理圖差不多，圖紙就將就參考15KW的修吧。MD320BG  37KW機的框架設計比較好，各功能版相對獨立。首先檢查充電電阻（機器左上角）回路正常，故障點比較明顯的就是兩個450V 47UF電解電容炸，跟換損壞的兩只電解電容，將背面覆銅板燒斷用漆包線連接好。清理電路板的灰塵發現：

圖中圈住的點有拉弧，拉弧點是直流母線電壓，對照電路板分析是U相光耦A(yù)325J的供電回路整流二極管D51和D54。

看來主要故障應該就是此處了，高壓沖擊后面的估計也有問題，檢查果然兩只8.2V穩壓二極管擊穿（D14，D5)。A325J光耦多半也壞了(U11，U10)，先跟換損壞的元件后單獨對驅動板上用自藕式變壓器調壓后整流的直流電上電，調到AC180后開關電源工作。測量+5V,+15V,-15V,+24V都正常，停電后連接控制板再次上電，變頻器順利驅動了。測量連接各IGBT端子電壓都是8V左右。對變頻器多次關上電都是一次啟動，連續上電一天無問題裝機后接電機，先靜止自調諧正常，再進行完全調諧正常。啟動變頻器觀察電流正常，多次對變頻器啟動停止無故障，試帶電機運行一天正常，將變頻器安裝到系統投入生產到目前工作正常。此變頻器成功修復。

1、臺達變頻器

B系列：57522，H系列：33582，S1系列：575222；

A系列變頻器：把MODE和RESET健一起按下,顯示P256 ,按ENTER鍵修改此參數,把00改為01,按ENTER退出后即可修改全部參數。

2、歐瑞變頻器(惠豐變頻器)

1500-G 1500-P 1000-G 200-G的都是通用的: 1888。

3、爍普變頻器

高級菜單P301輸入321，A000輸入11,刷新程序；

P301輸入321，A000輸入9,進菜單E001,輸入機器G；

PE002額定電壓，E003額定電流，E004電壓校正，E005不動，E006電流校正。

4、普傳PI2000刷新設定方法：

（1）將C01設定為222進入P14：

（2）將P14設定3對CPU刷新，這時顯示PI2000將C01設為222，進入P14參數設定，P14設為2，P01為設定機型為G、F，P02設定變頻器電壓380V，P03設定變頻器額定電流，P04設定電壓顯示，P05設定電流顯示。

5、英威騰萬能密碼

英威騰品牌CHV、CHE 、CHF系列變頻器：超級密碼是50112。

6、三菱740的把面板拔下來再插上就行。

7、LG-iS5變頻器，F(xiàn)U2-94設為240就可以看到MAK參數了。

8、西林變頻器的萬能密碼：6860。

9、ABB ACS600變頻器

完全參數密碼NAMC主控板參數設置：在16.03參數中輸入密碼：2303、102.01參數設置為：false可以進入設定所有主控板參數。

10、安川變頻器

安川G5，具體在A1-04中顯示，調到這條參數，然后同時按住ME-NU鍵和RESET鍵10秒，就可以看到密碼。看到密碼之后再調到A1-05把密碼輸入進去就可以修改參數了。

安川G7，當顯示 A1-04時，一邊按RESET，一邊按MENU顯示A1-05的密碼設置，然后把這個密碼輸入到A1-04就行了，然后就能用這個密碼進去了。

11、松下VFO變頻器

按MODE三次 按▲直到顯示999，同時按下▲和▼再按SET，就可以重新設置密碼了。

12、日立J300變頻器

把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。

13、艾默生變頻器

TD3000設定密碼打不開時，輸入密碼 8888。TD3300：設定密碼打不開時，輸入密碼 2002。

14、嘉信TX-4T040C型變頻器

參數修改不了。該變頻器的參數序號為F00-F99，共100個參數。F00即用戶密碼設置，出廠設置為：8888。

該機密碼已被修改。解開密碼的方法是：變頻器上電，把JP4焊點短接一下,即恢復了出廠密碼。JP4在主板CPU上方，為空端子，未有插接件，只是兩個焊盤。將其短接一下后，再進入?yún)?shù)設置，確認8888的出廠密碼后，即可修改F00以后的參數了。

15、富士VG5,VG7電梯專用變頻器

VG5密碼是最后一個參數200號,設為0數據不可改，設為1數據可改；VG7通用密碼FFFF，上電你輸入FFFF，才能進入。

16、西威變頻器的密碼，在SERVICE 里，輸入 28622。

17、施耐德變頻器，在SUP菜單下找到COD進去，輸入6969。

18、西門子6SE70書本型變頻器，將P358和P359中數據改為相同即可。

19、東元M3系列變頻器

將參數P00改成05可看到65條參數，P00改成08為2線制初始化 ，P00改成03參數可改。

20、三墾變頻器通用密碼：CD900設為36521。

21、歐陸590的萬能密碼是131122。

22、匯川變頻器，通用密碼18181可打開密碼鎖。

用戶可以通過下表查詢匯川變頻器的故障代碼含義，并進行相應的處理。
